Hallo liebe Leute!
Ich komme sehr günstig an 10-28mm Kupferröhre. Ein funktionierender Liebigkühler habe ich schon gebaut und nun wollte ich etwas mal ausprobieren. Meint ihr, dass ich mit einem ø28mm Röhr und 5 ø10mm Röhre ein "shotgun condenser bauen könnte"? Ich weiß, die 28er sind innen 26mm, also passen 5 10er (mit 8mm Durchmesser innen) locker rein.

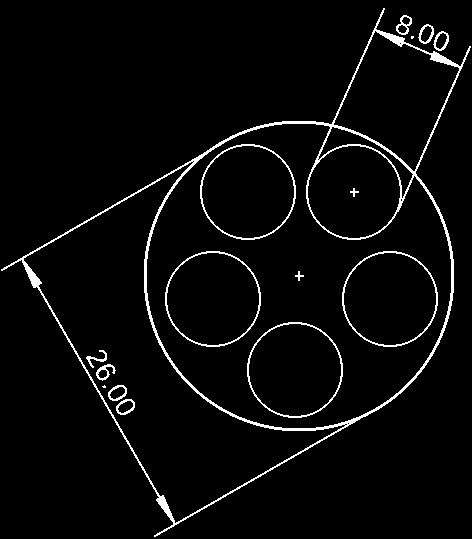

Was denkt ihr? Ich habe es mal mit CAD gezeichnet
Liebe Grüße
Hallo,
das Problem ist, dass du etwas Kompliziertes bauen willst, das auch einfacher zu haben ist. Ein Liebig Kühler hat ( Rohr, Red.-Stück, Innenrohr ) nur 4 Lötstellen. Je nachdem, wie man Ein- und Auslauf gestaltet, noch zwei bis sechs Lötstellen mehr. Alles sehr leicht zu löten.
Beim Condenser musst du die Scheibe passgenau ausschneiden, Löcher bohren und dann alles auf engstem Raum verlöten, was zum Teil eine wackelige Arbeit ist. Der einzige Vorteil ist, dass du ihn kürzer bauen kannst als eine vergleichbare Liebig Anlage. Einen anderen Vorteil sehe ich nicht. Bei einem Liebigkühler hat man für die Kühlleistung genügend Varianten: Pumpengröße und Durchlaufgeschwindigkeit, Größe das Vorratsbehälters usw. Bei mir das Mittel der Wahl.
Aus Spaß am Basteln kann man natürlich auch einen schicken condenser bauen. Die Anlage für die Einraumwohnung! Warum nicht.
es grüßt
der hans vom baerbeli
Sehe ich ganz genau so wie Hans. Mein 50 cm Liebig 22/15 hat mehr als genug Reserven für die 10 Liter. Ich kann die Wasserzufuhr bei langsamen Betrieb kaum so klein einstellen, wie ich es brauche.
Hans: Ich habe ein Phänomen, dass hier auch schon beschrieben wurde. Wenn ich Raubrand oder den Nachlauf mit mehr Tempo fahre, fängt der Kühler an zu patschen. Er kommt dann stoßweise kalte (!) Luft. Das Destillat ist kühl. Die Leistung reicht also auf jeden Fall. Woran kann das liegen? Ich gehe mit einem 54er Steigrohr (< 10 cm), reduziere auf 22 mm und gehe in den Kühler, der bei ca. 30 Grad steht. Das Patschen stört im Grunde nicht, aber ich wüsste gerne, womit das zu tun hat. Zu viel Druck im Kühler? Lieber auf 28/22 gehen? Das wäre mein nächster Versuch. Aber bevor ich rumlöte, frage ich besser mal nach.
Gruß, Mike
das nennt sich auf homedistiller "huffing". Versuche zuerst weniger Wasser zu nehmen, sodaß das Destillat etwas wärmer rauskommt. Wenn das nicht klappt, stecke ein kleines Stück Edelstahlschrubber oder ähnliches locker in das Ende des Kühlers. Oder zB einen krummen Kupfer- oder Edelstahldraht den Kühler hoch. Das stört anscheinend das Aufschaukeln des Schwingens. Sonst musst du halt größer bauen, 22/28. Per pm könnte ich dir noch einen anderen Tipp geben.
Okay, ich sehe es ein. Der Shotgun war nur als Experiment gedacht. Beim Zusammenbau des Anlages hat es mir sehr viel Spaß gemacht und ich wollte halt weiter rumbasteln. Außerdem hast du Recht, die Skizze ist falsch. Die innere Röhre sollten 10mm DM haben. Ich werde es trotzdem irgendwann mal ausprobieren, da die Röhre bei meinem "Dealer" sau günstig sind. die 28er bekomme ich für 4,50/m und die 10er 1,00/m. Da muss man einfach irgendwas rumbasteln xD
Das "Huffing" habe ich mit einem Stück Edelstahlschrubber an beiden Enden des Geistrohrs und auch oben am Kühler. Im geistrohr habe ich auch eine sehr dünne etwa 15cm lange Packung. Mit "dünn" meine ich etwa so dünn wie ein Bleistift. Dadurch gibt es minimaler Widerstand und das Patschen/"Huffing" hat aufgehört. Ich habe eine 25L Blase, ~50cm Geistrohr und 80cm Kühllänge. Geheizt wird mit einem Ceranfeld ohne Taktung und wird mit einem SCR gesteuert. Damit kann ich von 100W bis 2000W stufenlos regulieren
Moin,
mein Kühler 28/15 pascht nie, egal wie ich heize. Allerdings ist der Rest der Anlage auch durchgehend 28er Rohr. ( 10 Liter Topf) . Der einzige Erklärungsversuch, der mir für den stoßweisen Luftaustritt einfällt, ist das Reduzieren vom 54er auf das 22er Rohr. Da könnte sich bei vermehrter Energiezufuhr Druck aufbauen, der stoßweise das Freie sucht. Vielleicht mal ein 28er Steigrohr versuchen. Theoretisch/ rechnerisch müssten das andere untersuchen, ich probier immer nur, bis es passt.
der hans von baerbeli
-plötzliches starkes Beschleunigen des Dampfes. Daher wäre ein kontinuierliches Verjüngen des Durchmessers am besten.
-plötzliches Kondensieren des gesamten Dampfes. Daher nicht mehr Wasser als nötig nehmen und den Kühler auseichend dimensionieren.
Aber diese Schocks bewirken nur ein Schwingen, wenn das System (also Deckeldurchführung bis Kühlerende) dafür anfällig ist. baerbeli hat wahrscheinlich halt auch ein bisschen Glück gehabt und Mike nicht.
Moin
Shotgun ist nicht so einfach das stimmt wohl, auf Bild Nr. 334 Abildung Nr.3 kann man sehen wie
ich das Problem mit den Bohrungen gelöst habe, enstanden ist die idee dadurch, das ich kein
Destillat über die Löstellen laufen lassen wollte, ob das Sinn macht weiß ich auch nicht.
Ich will nur kurz beschreiben was ich gemacht habe, vielleicht kann es jemand brauchen.
Ich habe in der oberen Scheibe keine großen Löcher gebohrt sondern kleine, ich glaube 4mm,
dann habe ich ein Stück Rohr fest in den Schraubstoch gespannt , die obere Scheibe oben
drauf gehalten und mit einem Dorn die 4mm Löcher in das Rohr hinein geweitet, man sieht es
auch gut auf dem Bild, das Blech geht ins Rohr hinein, als ich alle Löcher so fertig hatte habe ich
sämtliche Rohre mit Gewindestangen und Muttern fest mit der Scheibe zusammen gezogen,
das Löten war dann ein Klacks :-)
Die untere Scheibe habe ich dann auf das Passende Maß der Rohre gebohrt und ein Stück
durchstehen lassen ( siehe Bild) somit gibt es dort auch keine Berührung von Zinn und
Destillat.
Schwieriger fand ich eher denn einlaß vom dampf in den Shotgun, hat bei mir funktioniert,
aber man muss schon lust am Basteln haben, benutzt habe ich ihn eigentlich nur einmal.
Lg.
